芙絲特?芳綸Ⅲ纖維是主鏈由芳綸和雜環(huán)組成的一類高分子聚合物纖維，全稱雜環(huán)芳香族聚酰胺纖維，又稱“雜環(huán)芳綸”。被工程界譽(yù)為“超級(jí)纖維”。芙絲特?芳綸Ⅲ比Kevlar對(duì)位芳綸具有更加突出的耐熱性和更高的力學(xué)性能，革命性地解決了Kevlar對(duì)位芳綸不耐紫外光照、不耐濕熱老化等缺陷，可自由暴露在自然界惡劣工況中并在-196℃~330℃范圍內(nèi)的長期運(yùn)行。芙絲特?芳綸Ⅲ以繩、帶、線、布等形式在無任何表面處理及保護(hù)時(shí)，安全周期壽命達(dá)50年以上。

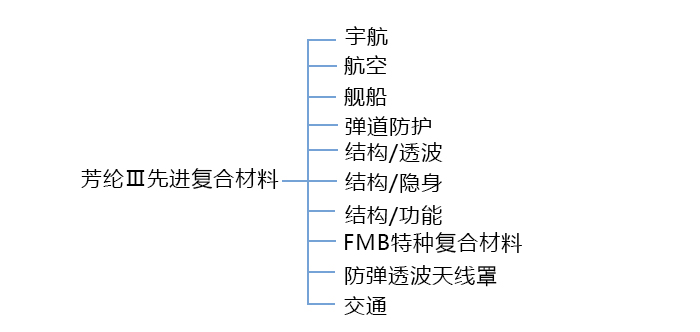

其密度僅為1.43g/cm3、超高強(qiáng)/高模、高韌性、耐高低溫、優(yōu)異電絕緣性、耐輻照、抗腐蝕、耐疲勞、高阻燃性等特點(diǎn)，芙絲特?芳綸Ⅲ纖維產(chǎn)品已深入到對(duì)增強(qiáng)、減重、彈道防護(hù)、結(jié)構(gòu)/透波、結(jié)構(gòu)/隱身、結(jié)構(gòu)/功能等一體化先進(jìn)材料亟需的海陸空軍工三大應(yīng)用體系、航天科技尖端項(xiàng)目及高端民品。
芙絲特?芳綸Ⅲ纖維化學(xué)結(jié)構(gòu)式
芙絲特?FB芳綸Ⅲ纖維技術(shù)特征
|
項(xiàng)目 Project |
典型特征 Typical Features |
單位 Unit |
參數(shù) Parameter |
|
|
基本物性 |
密度 |
g/cm3 |
1.43 |
|
|
吸濕率 |
% |
≤2 |
||
|
介電常數(shù) |
ε |
2.8 |
||
|
介質(zhì)損耗 |
tanδ |
0.001 |
||
|
線密度規(guī)格 |
dtex |
230,430,588,1100 |
||
|
熱學(xué)性能 |
比熱容 |
J/(kg.K) |
25℃ |
0.94 |
|
100℃ |
1.95 |
|||
|
180℃ |
1.15 |
|||
|
熱傳導(dǎo)系數(shù) |
W/(m.K) |
0.04 |
||
|
空氣中熱收縮 |
19min.177℃ |
＜0.1% |
||
|
LOI |
% |
42 |
||
|
空氣中分解溫度 |
℃ |
600 |
||
|
典型特征 Typical Features |
單位 Unit |
級(jí)別 Grade |
參數(shù) Parameter |
|
拉伸強(qiáng)度（干紗） |
cN/dtex |
通用型 |
≥20.0 |
|
工業(yè)級(jí) |
≥22.5 |
||
|
軍用級(jí) |
≥24.0 |
||
|
宇航級(jí) |
≥26.0 |
||
|
拉伸強(qiáng)度（浸膠法） |
MPa |
通用型 |
≥3900 |
|
工業(yè)級(jí) |
≥4200 |
||
|
軍用級(jí) |
≥4500 |
||
|
宇航級(jí) |
≥5200 |
||
|
彈性模量 |
GPa |
/ |
155~175 |
芙絲特?芳綸Ⅲ單向復(fù)合材料
|
典型特征 Typical Features |
參數(shù) Parameter |
|
|
芳綸Ⅲ |
||
|
層間剪切強(qiáng)度ILSS/MPa |
≥75 |
|
|
拉伸性能 |
拉伸強(qiáng)度/MPa |
≥2200 |
|
彈性模量/GPa |
≥115 |
|
|
壓縮性能 |
壓縮強(qiáng)度/MPa |
≥220≥26 |
|
彈性模量/GPa |
≥100≥8.8 |
|
|
彎曲性能 |
彎曲強(qiáng)度/MPa |
≥6006 |
|
彈性模量/GPa |
≥72≥8.8 |
|
芙絲特?芳綸ⅢNOL環(huán)性能
|
典型特征 Typical Features |
參數(shù) Parameter |
|
芳綸Ⅲ |
|
|
拉伸強(qiáng)度/MPa |
≥2200 |
|
剪切強(qiáng)度/MPa |
≥65 |
★注：NOL環(huán)直徑150mm, 試件寬度6±0.2 mm，厚度1.5±0.1 mm，試驗(yàn)按GB1461- 88 標(biāo)準(zhǔn)進(jìn)行。
